제품 세부 정보

집 > 제품 >

40pin 중용 연결기 10A 09210403001

제품

40pin 중용 연결기 10A 09210403001

MOQ:	5개/30개/50개
가격:	$3.33/$3.13/$2.92
배송 기간:	5~7일
결제수단:	티/티

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

UL,COC,CE,UKCA,SGS,EAC,RoHS

모델 번호

HD-040-MC/HD-040-FC

온도 제한:

-40°C... +125°C

정격전류:

일치하는 하우징:

라이트 그레이

전압 정격:

밀폐 재료:

강조하다:

40pin 중용 연결 장치 10A

중량용 멀티 핀 커넥터

09210403001 무거운 용도 연결 장치

제품 설명

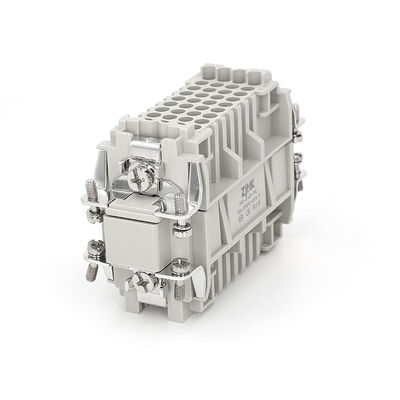

40핀 헤비듀티 커넥터 10A 09210403001

HD-040-MC 및 HD-040-FC는 Haoke HD 시리즈의 40핀 고밀도 페룰로, 남성 및 여성 구성으로 제공됩니다. 16A 하우징과 함께 사용하도록 설계된 이 커넥터는 10A 전류 및 250V 전압으로 정격되어 다중 채널 신호 전송 애플리케이션에 이상적입니다.

이 모델은 콜드 프레스 연결 기술을 사용하며, 설치를 위해 특수 콜드 프레스 플라이어가 필요합니다. 배선 시, 콜드 프레스 핀은 페룰에 삽입하기 전에 먼저 와이어에 압착됩니다. 스프링 접점과 비교하여 추가적인 압착 단계가 필요하지만, 우수한 연결 신뢰성을 제공합니다.

기술 사양

매개변수	사양
모델	HD-040-MC/HD-040-FC
부품 번호	09210403001/09210403101
성별	남성 및 여성
전류 정격	10A
전압 정격	250V
접점 수	40
종단 방법	압착 종단
도체 단면적	0.14 ... 2.5 mm²
한계 온도	-40 ... +125 °C
재질 (인서트)	폴리카보네이트 (PC)
원산지	중국

참고: 압착 접점은 별도로 주문하십시오.

제품 도면

HD-040-MC

HD-040-FC

제품 개요

40개의 핀으로, 이 제품은 유사 제품에 비해 상당한 내부 공간을 절약하는 고밀도 구성을 특징으로 합니다. 페룰 본체는 난연 V0 등급 폴리카보네이트로 제작되었으며, 핀은 접촉 저항이 ≤3mΩ인 금 또는 은 도금 구리 합금으로 제작되어 안정적이고 신뢰할 수 있는 신호 전송을 보장합니다.

작동 온도 범위 -40℃ ~ +125℃은 이 제품을 자동화 장비, 제어 캐비닛 및 산업 기기와 같이 여러 신호 연결이 필요한 까다로운 애플리케이션에 적합하게 만듭니다. 현장 배선 하네스 사전 제작이 필요한 애플리케이션의 경우, 콜드 프레스 방식은 스프링 클립보다 더 편리함을 제공합니다. 와이어는 설치 시 직접 삽입할 수 있도록 핀에 사전 압착될 수 있습니다.

호환 하우징

H16B-SE-4B
측면 진입

H16B-TE-4B
상단 진입

H16B-BK-2L/S
격벽 장착

H16B-SF-2L/S
표면 장착

Haoke Electric 소개

Haoke Electric Co., Ltd.는 헤비듀티 커넥터의 개발 및 제조에 중점을 두고 공식적으로 설립되었습니다. HAOKE® 커넥터는 곧 설득력 있는 시장 데뷔를 했으며, 이후 전 세계적으로 인정받는 표준을 설정했으며, 진화하는 동안 기술 그룹의 중추 역할을 유지했습니다.

자주 묻는 질문

무료 샘플: 품질 검사를 위해 소형 제품을 제공합니다. 고객은 특송 비용만 지불하면 됩니다.
인서트 재질: 제품 품질을 보장하기 위해 수입 재료를 사용하여 사출 성형합니다.
글로벌 대표: 한국 및 북부 이탈리아 고객과 대리점 계약을 체결했습니다.
Harting 호환성: 당사의 HDC 커넥터는 Harting 제품과 완벽하게 일치합니다. 수컷 부품은 암컷 부품과 일치하고 그 반대도 마찬가지입니다.
Harting 부품 번호 일치: 당사의 주문 번호는 HARTING의 주문 번호와 동일하여 기존 고객의 쉬운 일치 및 교체를 용이하게 합니다.

태그:

제품

MOQ:	5개/30개/50개
가격:	$3.33/$3.13/$2.92
배송 기간:	5~7일
결제수단:	티/티

상세 정보

제품 설명

상세 정보

원래 장소

중국

브랜드 이름

ZJHK

인증

UL,COC,CE,UKCA,SGS,EAC,RoHS

모델 번호

HD-040-MC/HD-040-FC

문서

HD-040-MC.pdf

온도 제한:

-40°C... +125°C

정격전류:

10A

일치하는 하우징:

16b

색상:

라이트 그레이

폴란드:

전압 정격:

250V

OEM:

제공

밀폐 재료:

NBR

최소 주문 수량:

5개/30개/50개

가격:

$3.33/$3.13/$2.92

배달 시간:

5~7일

지불 조건:

티/티

강조하다

40pin 중용 연결 장치 10A

중량용 멀티 핀 커넥터

09210403001 무거운 용도 연결 장치

제품 설명

40핀 헤비듀티 커넥터 10A 09210403001

기술 사양

매개변수	사양
모델	HD-040-MC/HD-040-FC
부품 번호	09210403001/09210403101
성별	남성 및 여성
전류 정격	10A
전압 정격	250V
접점 수	40
종단 방법	압착 종단
도체 단면적	0.14 ... 2.5 mm²
한계 온도	-40 ... +125 °C
재질 (인서트)	폴리카보네이트 (PC)
원산지	중국

참고: 압착 접점은 별도로 주문하십시오.

제품 도면

HD-040-MC

HD-040-FC

제품 개요

호환 하우징

H16B-SE-4B
측면 진입

H16B-TE-4B
상단 진입

H16B-BK-2L/S
격벽 장착

H16B-SF-2L/S
표면 장착

Haoke Electric 소개

자주 묻는 질문

무료 샘플: 품질 검사를 위해 소형 제품을 제공합니다. 고객은 특송 비용만 지불하면 됩니다.
인서트 재질: 제품 품질을 보장하기 위해 수입 재료를 사용하여 사출 성형합니다.
글로벌 대표: 한국 및 북부 이탈리아 고객과 대리점 계약을 체결했습니다.
Harting 호환성: 당사의 HDC 커넥터는 Harting 제품과 완벽하게 일치합니다. 수컷 부품은 암컷 부품과 일치하고 그 반대도 마찬가지입니다.
Harting 부품 번호 일치: 당사의 주문 번호는 HARTING의 주문 번호와 동일하여 기존 고객의 쉬운 일치 및 교체를 용이하게 합니다.
